120W+120W (8Ω),220W+ 220W (4Ω)
唱機 (MM): 2.5mV,唱機(MC): 0.3mV,LINE: 180mV,BAL.LINE: 180mV,MAIN-IN: 1.0V
唱機 (MM): 47kΩ,唱機(MC): 100Ω,LINE:47kΩ,BAL.LINE: 79kΩ,MAIN-IN:47kΩ
<0.007%(8Ω、1kHz),<0.03%(8Ω、20Hz~20kHz)
唱機:20Hz-20kHz(±0.5db)LINE:20Hz-100kHz(-3.0dB )
PHONO (MM):87 dB 或更高,PHONO (MC):70dB 或更高,LINE:106 dB 或更高
雙極4并聯推挽
低音:± 8dB at 100Hz,中音:±8db at 760Hz, 高音:± 8dB at 10kHz
最新放大反饋引擎LIFES*1.0從字面上帶來了音樂性
LUXMAN 專利"ODNF "放大電路只將信號中產生的失真成分進行反饋,從而實現了出色動態特性和自然音質,如同一個 "無反饋 "系統。 在2021 年推出的M-10X 旗艦立體聲功率放大器開發過程中,我們保留了當初研發時技術理念,并經過多年改進使非常復雜的電路配置進行了全新設計,"LIFES "以實現精致、高保真的聲音,并為我們下一代放大器反饋引擎定義了藍圖。L-509Z 配備了獨立 LIFES 模塊,可在完全獨立的前級和功率部分同時運行。L-509Z 是一款無愧于 "單機箱分離式 "概念的前后級放大器,它將高質量分離式單元集成到一個優雅的機箱中,與其他放大電路相比,L-509Z 實現了更高水平音樂性和前所未有的細節。輸出部分采用三級達林頓雙極晶體管,四路并聯推挽配置,可實現出色的輸出功率和近乎完美功率線性度性能,可媲美獨立功放,在 8 Ω時可輸出 120W 120W 功率,在 4 Ω時可輸出 220W 220W 功率。
配備了高質量音頻技術和適合旗艦機型的新功能

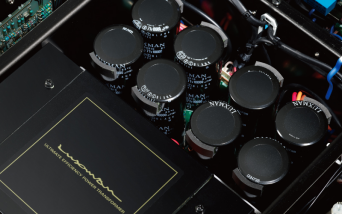

L-509Z配備了LUXMAN傳統的、高度穩定的電源電路,具有定制的、高調節能力的600VA EI型變壓器和新開發大容量濾波器電容器(10,000uFx 8)。

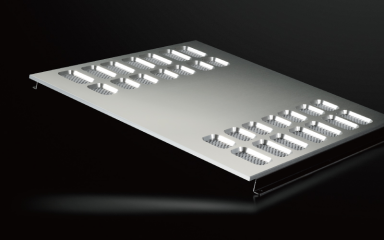

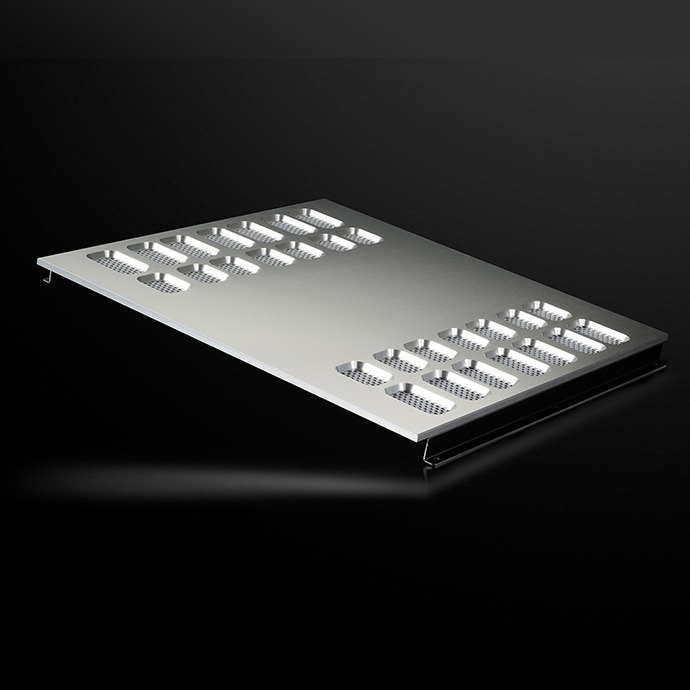

拉絲上蓋板
頂部面板由超厚鋁材制成,表面經過精致的拉絲處理。大型通風孔經過精心加工,以確保高效散熱。支撐設備是四個鑄鐵制成的大型絕緣腳墊,其高密度帶梯度可保護機箱免受不必要的外部振動。

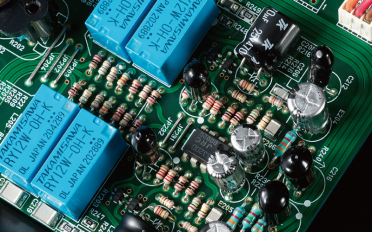

高品質唱頭均衡器
內置高品質唱頭均衡器電路同時支持MM和MC唱頭,采用了新的兩級增益開關,可在高、低唱頭之間進行選擇設置,以適應更廣泛的唱頭,從而在操作和音質方面提升了黑膠重放的品質。此外,前面板上還新增了靜音按鈕。

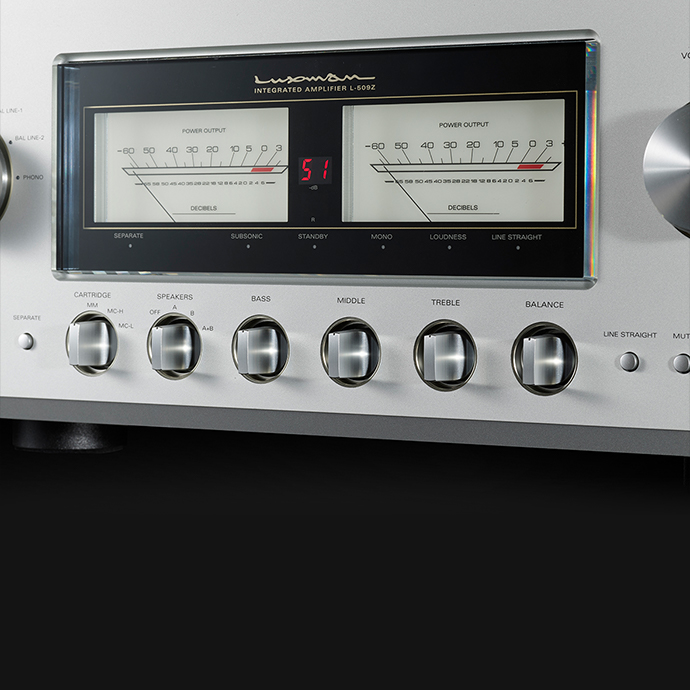

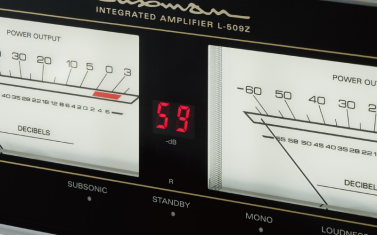

大型指針式 VU 信號電平表和 7 段 LED 指示燈
指針動式模擬 VU 表是 LUXMAN合并放大器引以為豪的標志性設計,L-509Z 配備了兩個大型電平表,明亮的LED背光,具有靈敏的響應特性。新加入的7段LED顯示器位于左右電平表之間,可顯示當前的音量,從聆聽位置即可輕松看到。
3段音調控制
除低音和高音外,還新增了中音調節功能,可有效調整人聲和樂器的頻率帶寬。左、右平衡、直通和其它功能也都觸手可及。

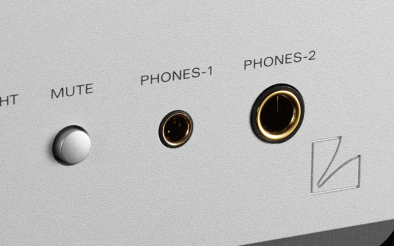

帶接地隔離的耳機輸出
除了 6.3 毫米標準端子外,還增加了一個左右獨立接地的φ4.4 毫米端子,讓您享受愉悅的耳機音效。使用配備平衡線纜耳機可提高 L-R 分離度和定位感,為聽眾帶來華麗的三維音效。
原創技術
音頻信號路徑采用剝離涂層電路板,消除了薄膜涂層對音質的負面影響。每一個細節都得到了獨特的關注,例如,采用直線結構,使電路盡可能走最短的路線,以及無角度的布線模式,以保證信號傳輸的順暢。

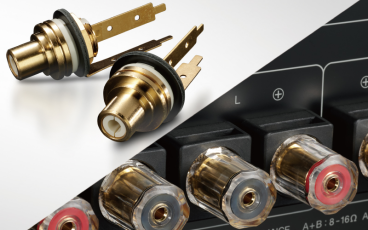

高質量的輸入/輸出端子
LINE-1和LINE-2使用原創的高強度RCA端子,為方便系統擴展提供了兩個前級輸出和直通輸入,兩個大型揚聲器輸出端子具有獨立的開/關開關,可實現雙線連接。

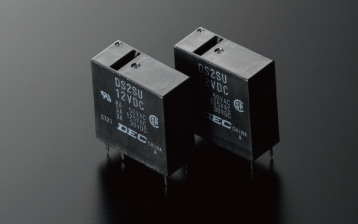

低阻抗傳輸
大型低阻抗揚聲器繼電器并聯連接,以傳輸功放輸出電路的驅動力。內部 3.5mm平方超粗電纜直接連接到揚聲器端子,確保低阻抗傳輸,阻尼系數達到 330(電流注入法)。

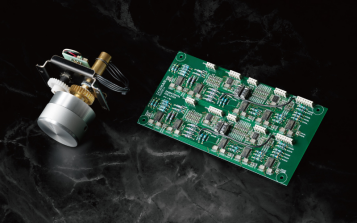

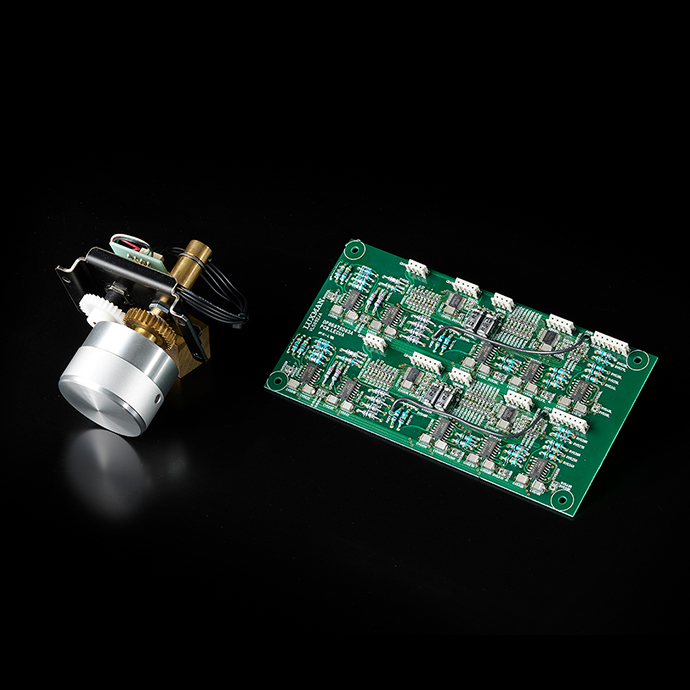

電子控制衰減器 LECUA-EX*,采用精心設計的旋轉機構
對于放大器來說,優秀的音量控制功能至關重要,為了給固定增益功率放大器提供合適的音樂信號,需要精確、平滑的控制信號衰減,同時保證音源的質量。LECUA 由 LUXMAN 開發,是一種電子音量控制系統,可通過一系列高質量、固定電阻器為每個通道獨立切換。這些電阻器根據音量控制旋鈕的位置整齊地排列在線路板上。自 2006 年為紀念 LUXMAN 成立 80 周年而推出 C-1000f 控制放大器以來,"LECUA1000"(同樣集成到放大電路中)已在 LUXMAN 的許多產品中用作音量控制系統,可在音量控制的整個工作范圍內最大限度地減少外部振動和音質變化影響,同時還具有耐老化的特性。L-509Z 將高精度旋轉編碼器與新開發的配重旋轉機構相結合,創造出了 "LECUA-EX",提供了更高精度的可靠性和自然、高質量的操作感。從 0 到 87 db由88 個微小級數組成,也可長按遙控器設置使音量旋鈕旋轉加速,使音量控制操作舒適而徹底,同時將音質劣化降到最低。
