150W＋150W/8Ω，300W＋300W/4Ω
1200W/1Ω
600W/8Ω
2400W/2Ω
1.24V/150W，load 8Ω
Gain 29dB
Line：51kΩ
Balline：34kΩ
＜0.008% or less/1kHz.150W，load 8Ω
＜0.1% or less/20Hz-20kHz
-0.1dB/20Hz-20KHz
-3.0dB/1 Hz-130KHz
117dB（IHF-A weighted，input short）
540W
280W（under no signal）
1.0W（at standby）
LUXMAN專利術語解說
ODNF線路 （信號失真才負回饋）
負反饋是影響放大器表現關鍵，負反饋使用得當可以降低失真、延伸頻寬、讓線路工作更穩定，但是施加過量會導致相位失真，并容易受到喇叭反電動勢的影響，造成音質劣化。現實情況是，任何線路都不可能完全做到0負反饋，針對這個問題，Luxman提出了最理想的獨家解決之道ODNF負反饋專利技術。工作原理就是在線路產生失真時，才會施加負回授，沒有失真時，就維持無負回授狀態。目前ODNF已經進化到4.0版，越新的版本，比對的精密度越高，越能兼顧負回授與無負回授的優點。
不規則圓角電路布局
印刷電路轉彎時，直角轉折處會產生電磁干擾，圓角轉折較為理想。Luxman的印刷電路不只轉折處是圓角，根本整條電路都是不規則的圓滑走線，將轉折的角度拉到最大，干擾降到最低。不只如此，每條電路不但長度相同，連寬度都相同。
吹毛求疵的透明線路板
常見的線路板之所以是綠色的，是因為表面涂佈了綠色的防焊漆，這層涂料可以保護印刷電路，避免零件被焊到不正確的地方。過錫爐時，也不會焊到不該焊的地方。問題是這層綠漆會對聲音造成影響，怎么辦？追求完美的Luxman，找到一種沒有任何防焊漆的透明電路板，在尚未焊接元件之前，這種電路板的表面貼有一層藍色塑膠薄膜，作用與防焊漆相同，元件焊接完畢之后，就可以將這層薄膜撕掉，變成透明的電路板，排除任何防焊涂料的干擾。

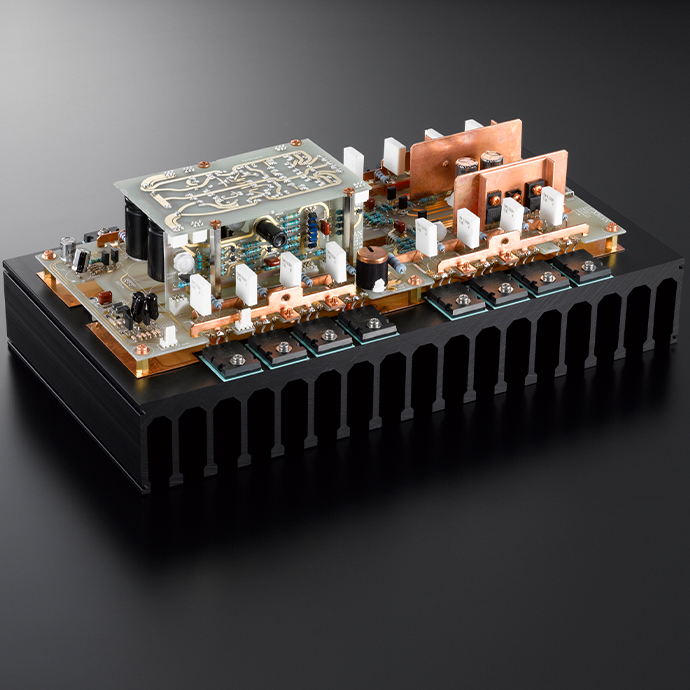

M-700U 具有4x2全平衡配置大功率ODNF放大器，實現了高達1,200W（1Ω）壓倒性線性功率，可以根據實時信號來精準驅動揚聲器單元。M-700u 不僅可以獲得150 W 150 W (8Ω)、300 W 300 W (4Ω) 的額定輸出，還可以實現高達1,200 W 1,200 W (1Ω) 的瞬時最大輸出。因此可以隨時應付高動態.高能量音源，并在任何情況下驅動揚聲器而不受揚聲器阻抗變化影響。

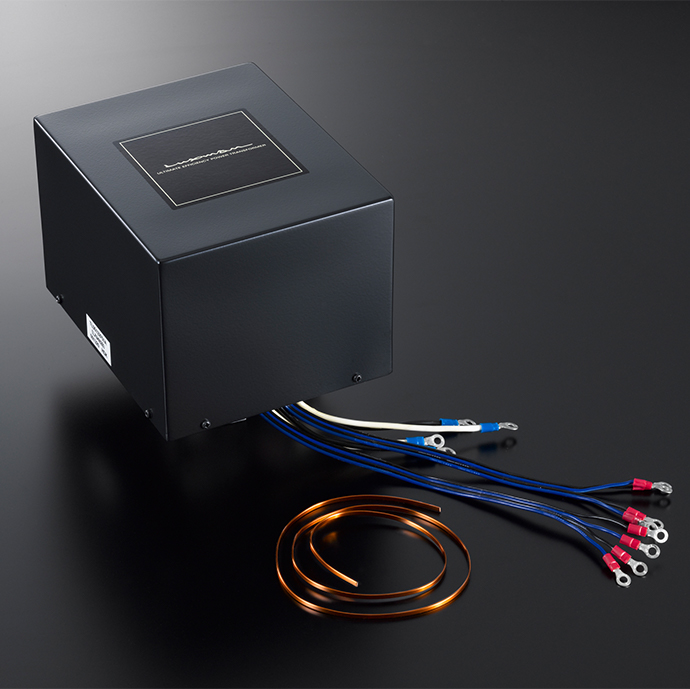

大容量超穩壓電源變壓器
扁銅繞制的高性能EI型超穩定變壓器，以支持M-700u 大功率輸出，扁銅目的可以消除磁損耗空間，最大限度地減少線間容量，提高磁化效率.降低內阻，高達1,250 VA大容量實現了不受任何負載波動影響的調節性能，可以提供充沛電流來驅動揚聲器單元。
低阻抗傳輸

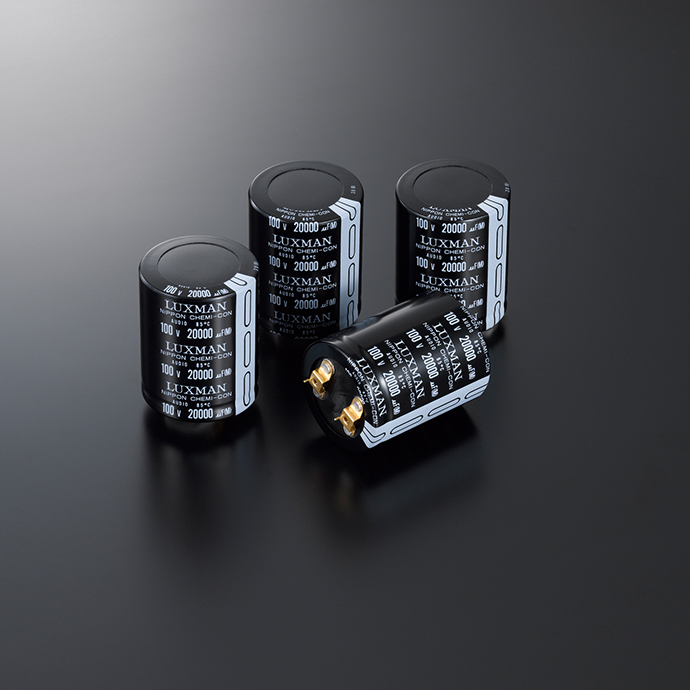

為了將4x20,000uf大尺寸電容器提供的能量無損傳輸給放大電路，電源和輸出級之間主電纜采用OFC銅條連接。最關鍵為了無損地傳遞大功率輸出級產生強大驅動力，采用極粗OFC母線與4個觸點低電阻大電流揚聲器繼電器直接相連，阻尼系數高達 710。
偏甲類設計
M-700u 在高達12W內以純A類運行，包含幾乎所有正常聽音范圍，可在高功率和富有密度聲音之間平衡取得純A級品質。
高剛性底盤結構
接地回路機箱會產生雜散電流導致音質劣化，例如阻抗增加和產生磁場。為了防止這種問題，M-700u 采用無接地回路機箱底盤，外殼采用白色氧化鋁材質，從而將堅固與沉穩設計結合在一起。

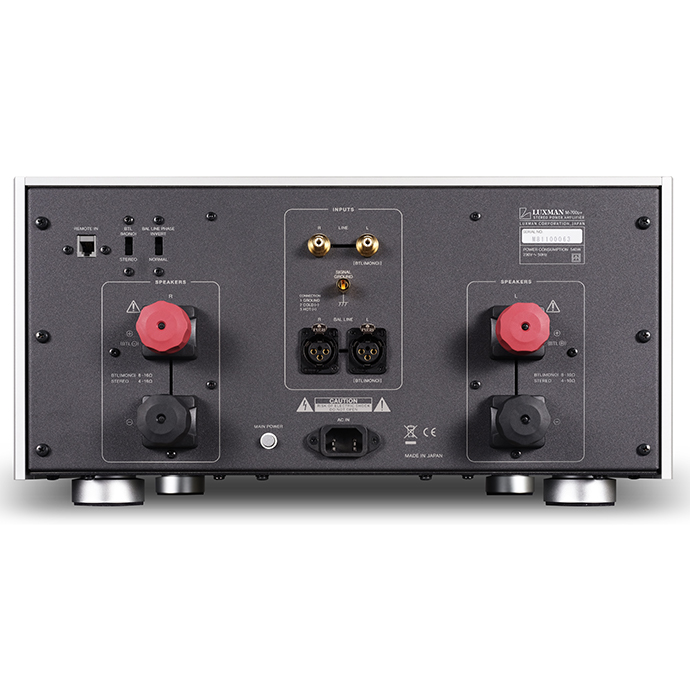

M-700u 可將揚聲器從系統中發揮最佳表現而設計，通過連接揚聲器獲得足夠的驅動力，從而實現深沉的低音.清晰高音及富有層次音色。4路全平衡并聯推挽結構，Luxman獨創ODNF電路，具備優秀的瞬態響應和超低失真度，升級至最新4.0版本，BTL連接可將功放當作超高功率單聲道放大器使用600W (8Ω)輸出。
